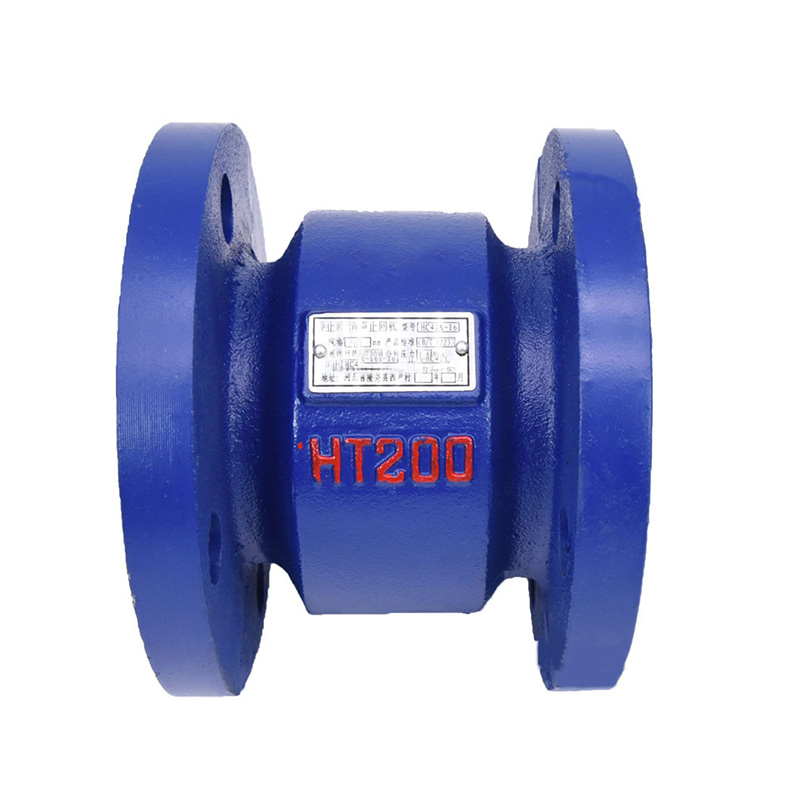

消聲止回閥是一種依靠介質流動自動啟閉閥瓣，防止介質倒流的自動閥門，兼具降噪、減震及水錘防護功能，廣泛應用于對靜音和設備保護要求較高的場景。以下是其核心要點：

 一、結構與工作原理

1. 核心組件

- 閥體：承受流體壓力的主體，材質多為鑄鐵、鑄鋼或不銹鋼，流道設計優化以減少阻力。

- 閥瓣：控制流體方向的關鍵部件，采用橡膠軟密封或金屬硬密封，部分型號包膠處理以增強密封性。

- 彈簧：提供閥瓣啟閉的預緊力，確保閥門在壓力變化時穩定工作。

- 緩沖裝置：如減震材料或結構，吸收閥瓣關閉時的動能，降低沖擊負荷。

2. 啟閉過程

- 開啟：正向流體壓力克服彈簧預緊力，推動閥瓣開啟，流體通過。

- 關閉：逆流時，閥瓣在自重、彈簧力及逆流壓力作用下迅速密合閥座，阻斷介質回流。

 二、性能優勢

1. 降噪設計

- 閥瓣關閉行程短，倒流速度小，配合橡膠軟密封，實現無撞擊啟閉，顯著降低噪音，適用于賓館、住宅等靜音需求場景。

2. 水錘防護

- 快速關閉特性結合緩沖裝置，有效削弱停泵水錘效應，保護水泵及管道設備，延長系統壽命。

3. 密封可靠

- 橡膠軟密封或金屬硬密封結構，確保閥門在關閉狀態下嚴密無泄漏，滿足高壓差工況需求。

4. 安裝靈活

- 支持立式、臥式安裝，適應不同管道布局，但大口徑閥門建議垂直安裝以避免單邊磨損。

 三、典型應用場景

1. 建筑供水系統

- 高層建筑供水、排水管道中防止介質倒流，避免水錘對設備造成沖擊。

2. 消防管道

- 消防給水系統中確保水流單向流動，防止滅火時因壓力波動導致介質回流。

3. 工業流程

- 化工、熱力等行業的工藝管道中，保護泵及驅動電動機反轉，防止容器介質泄放。

4. 暖通空調

- 空調水系統中維持介質定向流動，提升系統效率與舒適度。

 四、選型關鍵要素

1. 公稱通徑與壓力等級

- 通徑范圍：DN25-DN600mm，壓力等級：PN1.0-1.6MPa（部分型號可達PN25），需與管道系統匹配。

2. 介質特性

- 適用介質：水、蒸汽、油品等，避免含固體顆粒或高粘度介質，防止閥瓣卡滯或密封面磨損。

3. 溫度范圍

- 常規型號適用溫度：0-80℃，高溫工況需選用特殊材質或密封結構。

4. 連接方式

- 支持法蘭連接、對夾連接、溝槽連接等，消防管路常用溝槽連接，石油天然氣管道多采用對焊連接。

5. 降噪需求

- 對噪音敏感的場景（如住宅區、醫院），優先選擇帶緩沖裝置的消聲止回閥。

 五、消聲止回閥與靜音止回閥（軸流式）的對比

 六、安裝與維護注意事項

1. 安裝方向

- 確保介質按閥體箭頭方向流動，避免反向安裝導致閥門失效。

2. 垂直安裝建議

- 大口徑閥門（DN≥200mm）建議垂直安裝，防止閥瓣自重導致單邊磨損。

3. 定期檢查

- 定期檢查密封面磨損情況，及時更換橡膠密封圈或閥瓣，確保密封性能。

4. 彈簧維護

- 長期使用后彈簧預緊力可能衰減，需定期調整或更換彈簧以維持閥門正常啟閉。
